♦ 綜采放頂煤支困在降柱、移架、升柱的進程中都要發生很多粉塵，特別是移架進程，因為塵源方位高，分散規模大，粉塵管理難度很大，是防塵要點。

1）、單路閥體系

♦ 為了使窗口、移架粉塵得到極好管理，規劃安裝了主動噴霧體系，它由液控聯動閥、噴桿、高壓銜接膠管、接頭件構成液控閥是一個二位二通閥，并接于液壓架的操作閥上，在操作支架移架、放煤時，翻開噴

霧設備，并隨液壓支架操作的反向性封閉。

♦ 單路液控閥并接于液壓支架體系，有三種作業狀況，一種是在放煤過程中一半時刻內有噴霧，一種是不穩定的噴霧，一種是當放煤經常噴、關窗時截止的噴霧。

為了完成第三種抱負的作業狀況，將液控閥開的方位接于放煤千斤頂和小插板聯動的單向閥出液口，將液控閥關的方位接于小插板關路，體系如圖2。

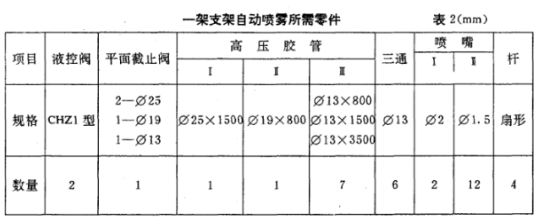

♦ 支架移架噴霧設備，扇形，曲折角45。一1 6一架長300m m，設備三個噴嘴，噴嘴距離100m m，噴霧架設備在頂梁與前探梁聯接處的擺布兩邊。支架窗口噴霧設備為短桿構造，設備四個噴嘴，桿長

350m m，其間三個1．5m m空心傘狀噴嘴捕捉呼吸性粉塵，一個j 2『2m m大漢量的實心傘狀噴嘴用以下降非呼吸性粉塵。
