模糊PID控制器是以常規PID為基礎，采用模糊推理思想根據不同的e和ec對PID參數kp，ki，kd進行在線自整定，控制器由兩部分組成，即常規PID控制部分和模糊推理的參數校正部分。
P1D控制器是一種線型控制器，它根據給定r(f)與實際輸出值c()構成控制偏差P(f)=廠一c(，)將偏差的比例(P)、積分(I)和微分(D)通過線性組合構成控量，對被控對象進行控制。PID參數模糊自整定是找出PID三爺參數與e和ec之間的模糊關系，在運行中通過不斷檢測e和ec，根據模糊控制規則原理對三個參數進行在線修正，而使被控對象由良好的動、靜態性能。

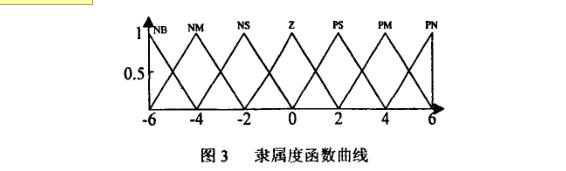

因此P1D參數的調整必須考慮在不同時刻三個參數的作用之間的相互關系。針對真空干燥箱溫度控制，在模糊規則中，誤差e、誤差變化ec和修正系數島、忽、勛語言變量值取{Na，NM，NS，Z，PS，PM，PB}，論域均為{一6，-5，一4，-3，-2，一1，0，1，2，3，4，5，6}，考慮到對論域的覆蓋程度和靈敏度，穩定性與魯棒性原則，各模糊子集采用三角形隸屬函數。其各變量的隸屬度函數曲線如圖2所示。

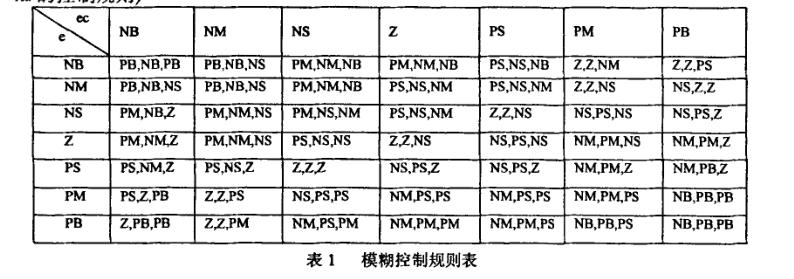

在線運行過程中，控制系統通過對模糊邏輯規則的結果處理，查表和運算，完成PID控制法的自校正，使控制器達到理想。http://www.dgzhenghang.cn
